Ich wollte meinem Home Assistant noch das Messen des Wasser- und Gasverbrauches beibringen. Wie immer, wenn man es fertig hat, ist es im Kern einfach; aber der Weg war etwas beschwerlich. Daher hier mein funktionierendes Setup.
Komponenten:

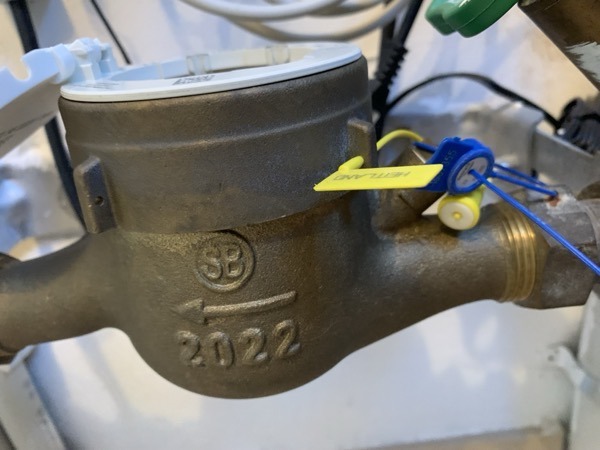

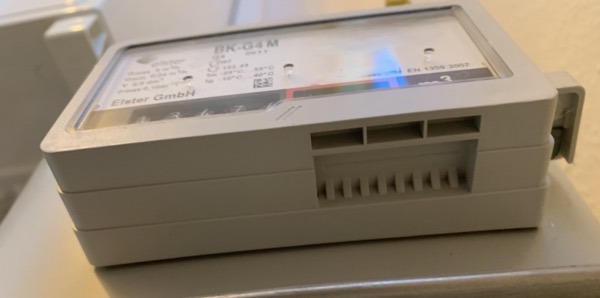

Die Abnehmer kann man auch preiswerter machen, aber insbesondere der für die Wasseruhr sitzt mechanisch stabil auf drauf. Kein Wackeln, kein Kleben, … einfach draufstecken und er rastet auf diesen Zapfen ein.

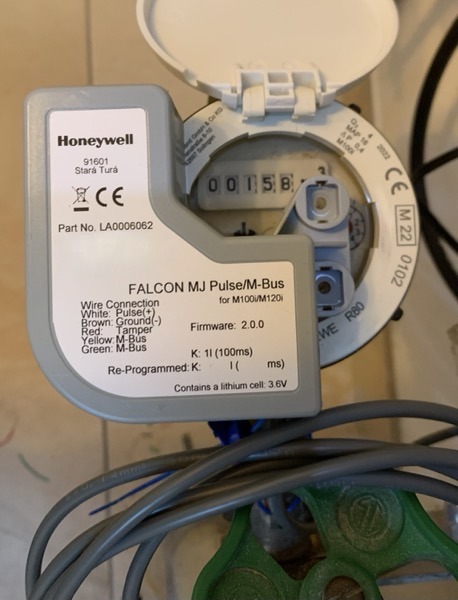

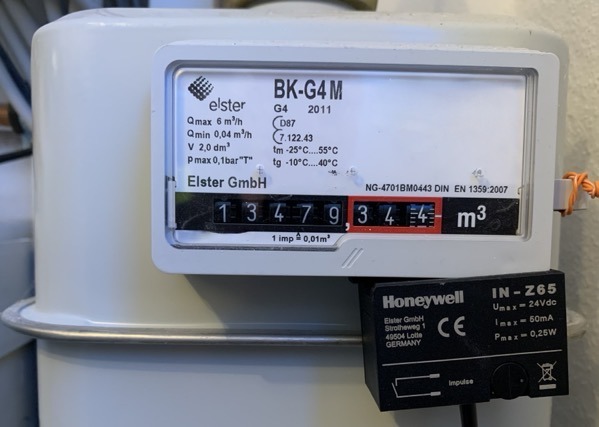

Der Gas-Abnehmer hat nur zwei Kontakte, bei dem Wasserabnehmer braucht man Weiß und Braun, der Rest kann weg.

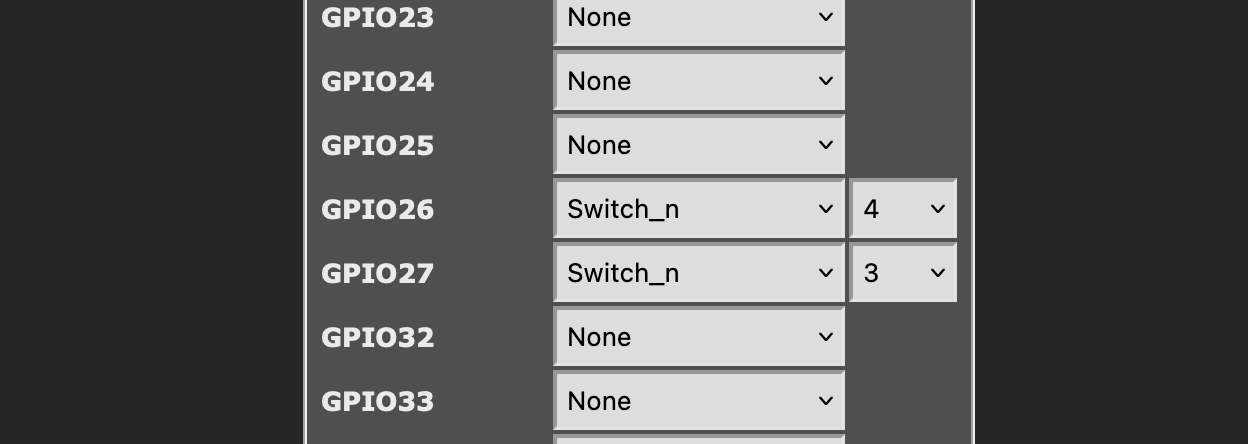

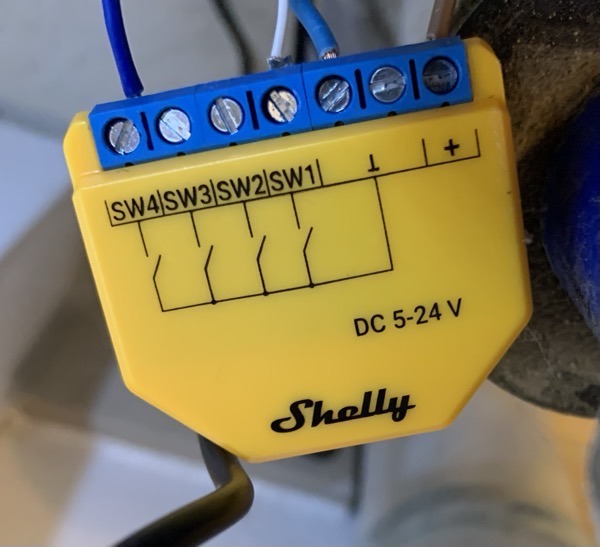

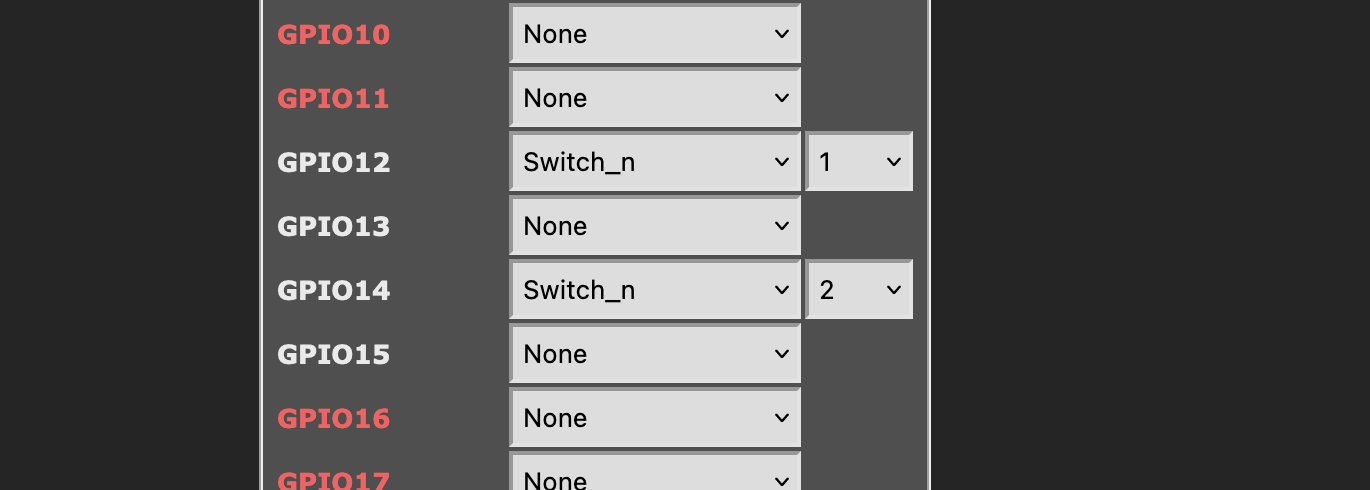

Beim Tasmota-Shelly müssen die Eingänge auf Switch_n stehen. Die beiden Abnehmer habe ich an Eingang 1 und 4 dran:
Die Konfiguration als Switch erzeugt zwei Signale: Schalter an und Schalter aus, jedesmal wenn der Reed-Kontakt ein Signal sendet. Das zweite Signal kann man im HA einfach ignorieren. Die Konfiguration als Button wäre eigentlich korrekter, aber Buttons in HA sind umständlich, da die nicht als Entität in den Automatisierungen auftauchen; warum auch immer.

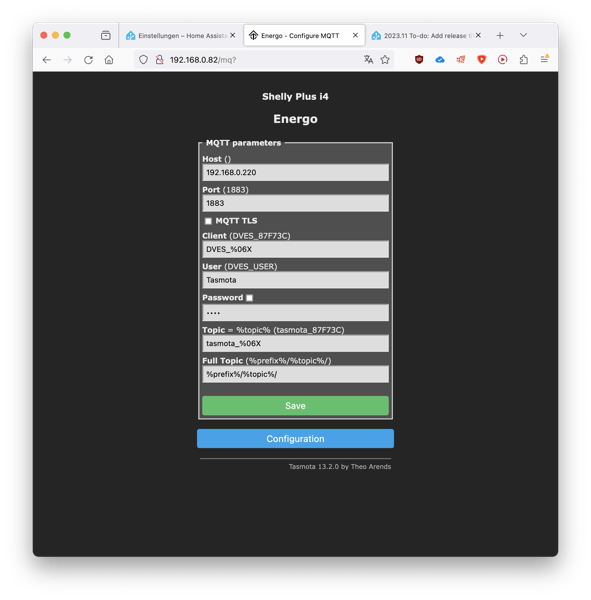

Beim Tasmota-Shelly läuft die Datenübertragung per MQTT an den Home Assistant:

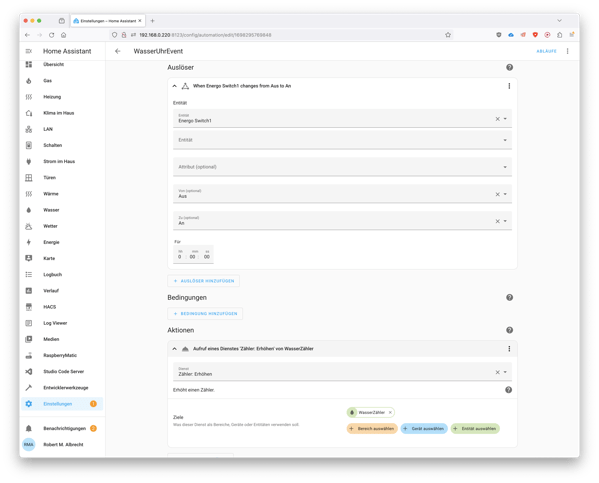

Jetzt braucht es noch etwas Konfiguration im Home Assistant. Für Gas und Wasser wird je eine Automatisierung benötigt: wenn der Schalter sich öffnet, muss ein Zähler erhöht werden; wir zählen die Impulse.
Die Zähler für Gas und Wasser legt man als Helfer an:
In der Automations.yaml sieht das dann so aus:
- id: ‚1698295769848‘
alias: WasserUhrEvent
description: WasserUhrEvent
trigger:
- platform: state
entity_id:
- binary_sensor.energo_switch1
from: ‚off‘
to: ‚on‘
condition: []
action:
- service: counter.increment
data: {}
target:
entity_id: counter.wasserzahler
mode: single
- id: ‚1698295894472‘
alias: GasEvent
description: GasEvent
trigger:
- platform: state
entity_id:
- binary_sensor.energo_switch4
from: ‚off‘
to: ‚on‘
condition: []
action:
- service: counter.increment
data: {}
target:
entity_id: counter.gaszaehler
mode: single
Jetzt müssen wir uns noch Sensoren basteln, damit diese in Diagrammen und im Energie-Dashboard verwendet können. Die werden in der Configuration.yaml erzeugt:
template:
- sensor:
- name: „Sensor_Gas_m3“
unit_of_measurement: „m³“
device_class: gas
state_class: total_increasing
state: >
{% set gas = states('counter.gaszaehler') | int %}
{{ ((gas) * 0.01) | round(1, default=0) }}
- sensor:
- name: „Sensor_Gas_kwh“
unit_of_measurement: „kWh“
device_class: energy
state_class: total_increasing
state: >
{% set kwh = states('sensor.Sensor_Gas_m3') | float %}
{{ ((kwh) * 10.48) | round(1, default=0) }}
- sensor:
- name: „sensor_Wasser_L“
unit_of_measurement: „L“
device_class: water
state_class: total_increasing
state: >
{% set water = states('counter.wasserzahler') | int %}
{{ ((water) * 1) | round(1, default=0) }}
Die Umrechnungswerte sind bei mir pro Impuls 0,01 qm Gas und pro Liter Wasser. Der Brennwert des Gases findet sich auf der letzten Gas-Rechnung und unterscheidet sich von Netzbetreiber zu Netzbetreiber. Bei uns sind es 10,48.

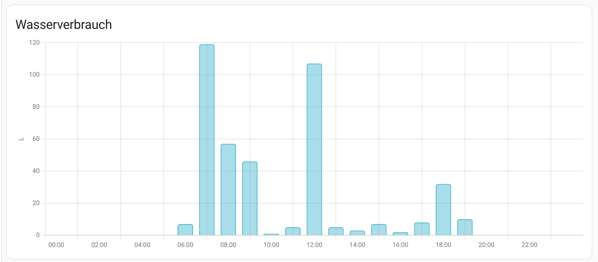

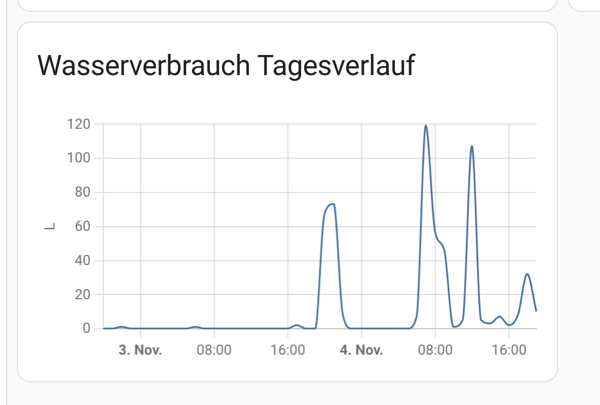

Danach lassen sich dann Diagramme definieren:
Und auch im Energiedashboard aufnehmen:
